Etaline Ø 125 - Ø 355

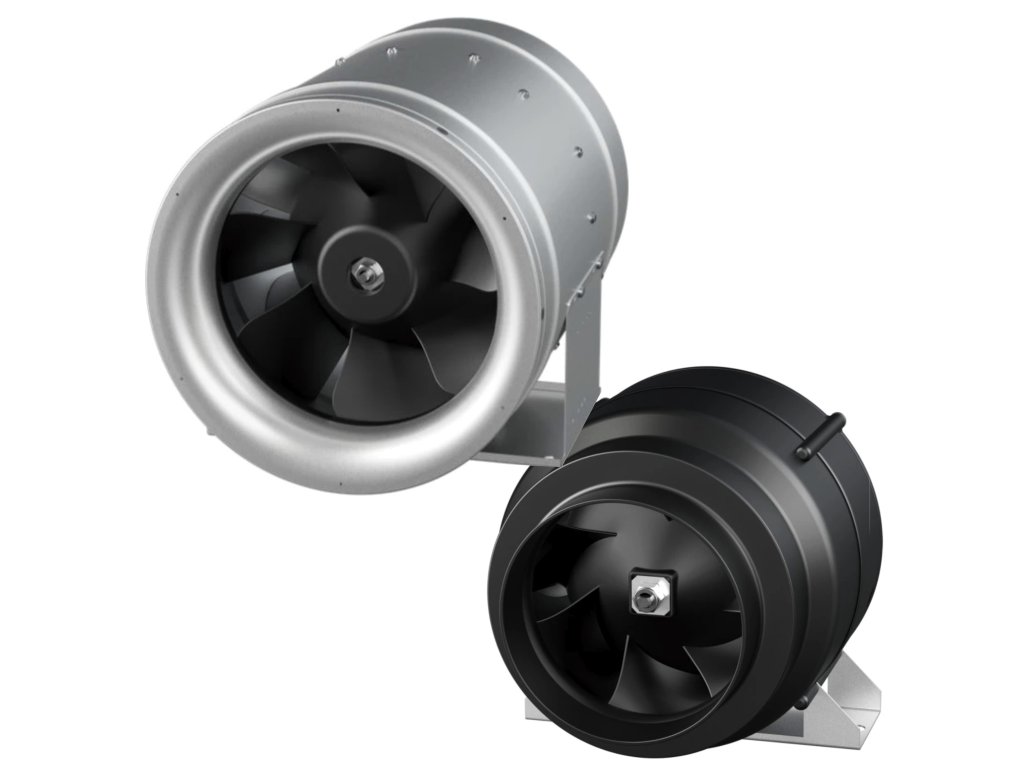

Potrubní diagonální ventilátory Etaline

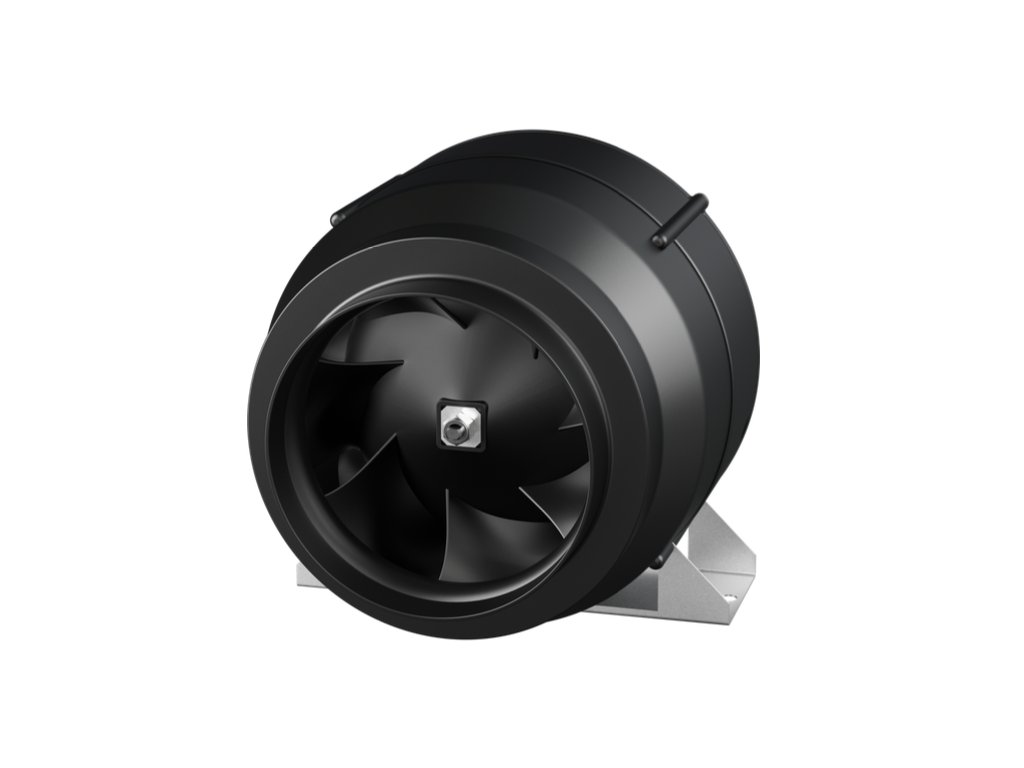

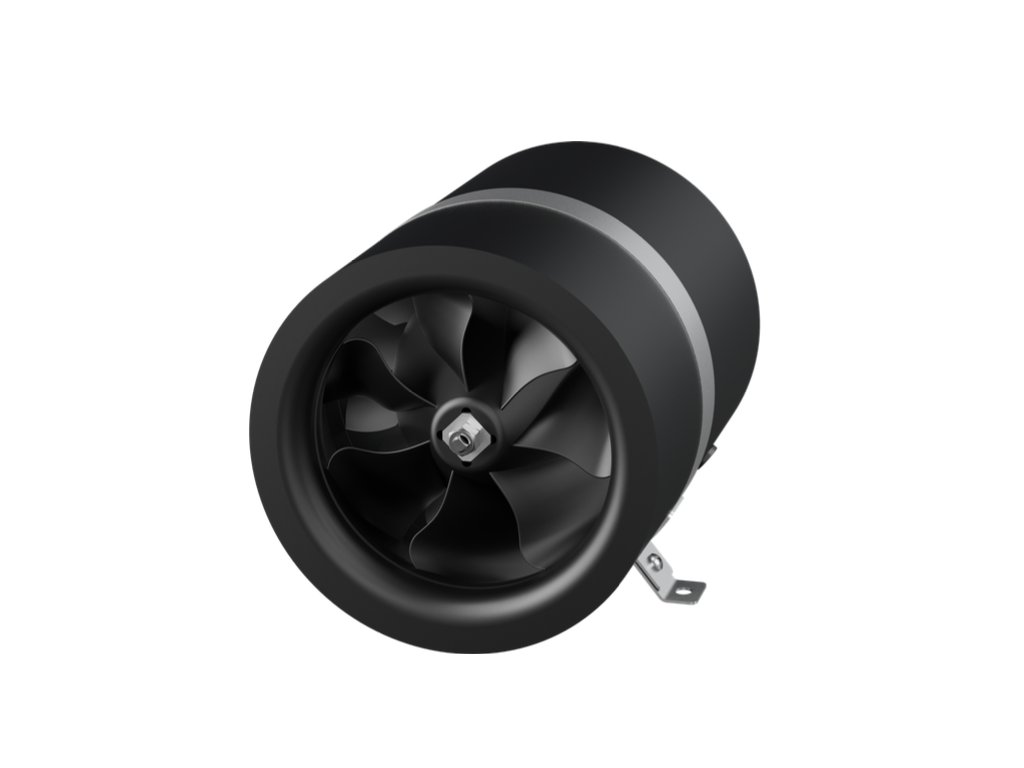

Etaline M

• 3 rychlostní AC motor
• plastový plášť
• skvělé akustické vlastnosti
• nízká spotřeba energie
• kompaktní rozměry
• pro přímou instalaci do potrubí
• součástí je i integrovaná montážní konzole

Ventilátory řady Etaline M jsou kompaktní diagonální ventilátory určené pro potrubní instalaci, vybavené jednofázovým AC motorem
s tříkrokovým řízením výkonu.

Díky CFD-optimalizovanému oběžnému kolu nabízejí vysokou účinnost, nízkou hlučnost a stabilní výkon.

V závislosti na modelu dosahují průtoku vzduchu až 1710 m³/h, statického tlaku až 510 Pa a maximální účinnosti až 68,5 %.

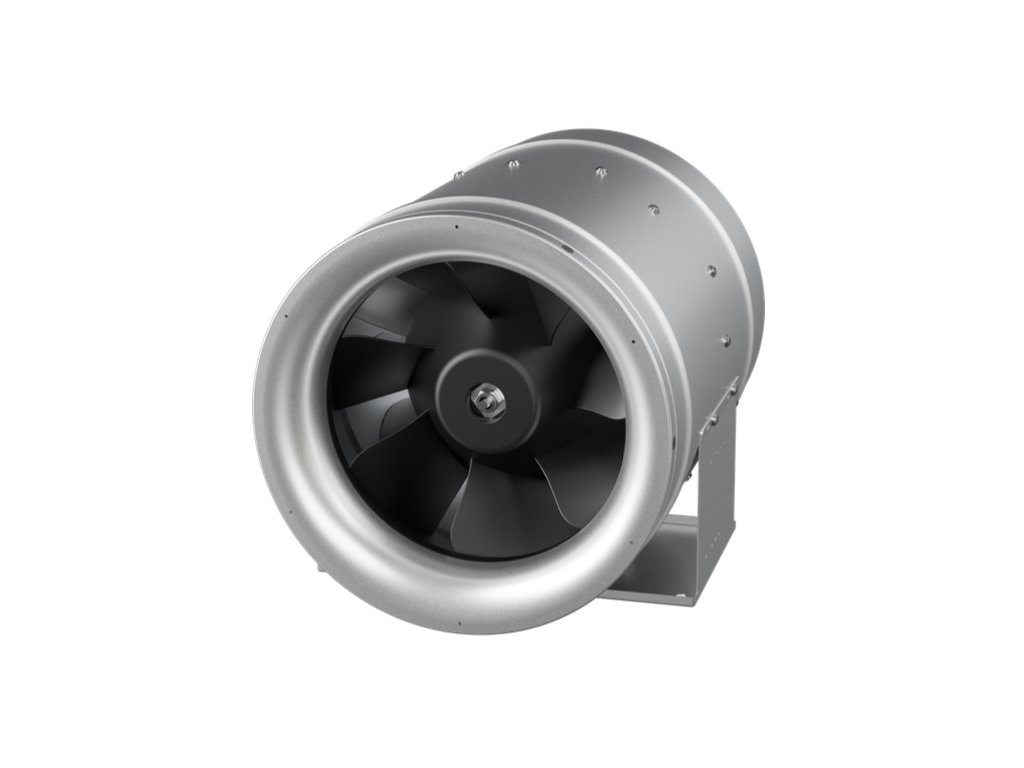

Skříň ventilátoru je vyrobena buď z polyamidu, nebo pozinkovaného ocelového plechu (např. u modelu DN250).
Oběžné kolo je u všech modelů plastové. Ventilátory jsou určeny pro dopravu vzduchu o teplotě do 50 °C (některé modely až 80 °C)
a okolní teploty od -25 °C do 80 °C.

Krytí zařízení je IPX4, izolace motoru třídy F a konstrukce umožňuje montáž v libovolné poloze (IRM).

Díky své konstrukci jsou ventilátory vhodné pro širokou škálu aplikací v obytných, komerčních i technických prostorách, kde je kladen
důraz na efektivní větrání a jednoduchou instalaci.

Etaline D

• účinný motor IE3, frekvenčně regulovatelný AC motor (2-pólový / 4-pólový)
• pro ovládání nutno použít frekvenční měnič
• skvělé akustické vlastnosti
• nízká spotřeba energie
• kompaktní rozměry
• integrovaná montážní konzole pro snadnou montáž
• pro přímou instalaci do potrubí

Ventilátory řady Etaline D představují vysoce účinné diagonální ventilátory s optimalizovanou aerodynamikou navrženou pomocí CFD simulací.
Jsou vybaveny úspornými motory třídy IE3 a umožňují frekvenční řízení.

Tato řada nabízí modely v průměrech od DN250 až po DN710 s maximálními průtoky vzduchu až 22 575 m³/h a maximálními statickými tlaky
až 1 200 Pa.

Ventilátory jsou určeny pro trvalý provoz s dopravovaným médiem o teplotě až 60 °C (vybrané modely až 80 °C).

Skříň a oběžná kola jsou vyráběna buď z pozinkované oceli nebo slitiny hliníku AlMg3 v závislosti na konkrétním modelu.
Všechny modely splňují požadavky na krytí IPX4 a jsou určeny pro třífázové napájení.
Díky vysoké účinnosti ventilátoru (až 68,6 %) a kompaktní konstrukci jsou vhodné pro použití v moderních vzduchotechnických instalacích.

Etaline E

• jednofázový AC motor (2-pólový / 4-pólový)
• skvělé akustické vlastnosti
• nízká spotřeba energie
• kompaktní rozměry
• pro přímou instalaci do potrubí
• včetně montážní konzole

Ventilátory řady Etaline E jsou diagonální potrubní ventilátory s optimalizovanou aerodynamikou navrženou pomocí CFD simulací.
Jsou vybaveny jednofázovým AC motorem, plynule regulovatelným, nebo 3stupňově regulovatelným motorem - DN 160.
Jsou určené pro trvalý provoz.

Dosahují vysoké celkové účinnosti až 67,4 % (v závislosti na modelu), maximálního průtoku vzduchu až 4770 m³/h a statického tlaku až 950 Pa.

Skříň ventilátoru je vyrobena z polyamidu nebo pozinkovaného ocelového plechu dle modelu. Oběžné kolo je plastové.
Všechny modely mají krytí IPX4, napájení 230 V / 1~, a jsou určeny pro instalaci v libovolné poloze (typ IRM).
Provozní teploty dopravovaného média se pohybují od -25 °C do 80 °C.

Model EL 355 E4 01 je vybaven čtyřpólovým motorem s nižšími otáčkami (cca 1460 ot./min), umožňuje transport vzduchu až do 80 °C
a má maximální průtok 2580 m³/h.

Motor s vnějším větráním - DN 315, model EL 315 E2 10.

Jeho konstrukce tak zajišťuje tichý provoz při zachování vysoké účinnosti.
