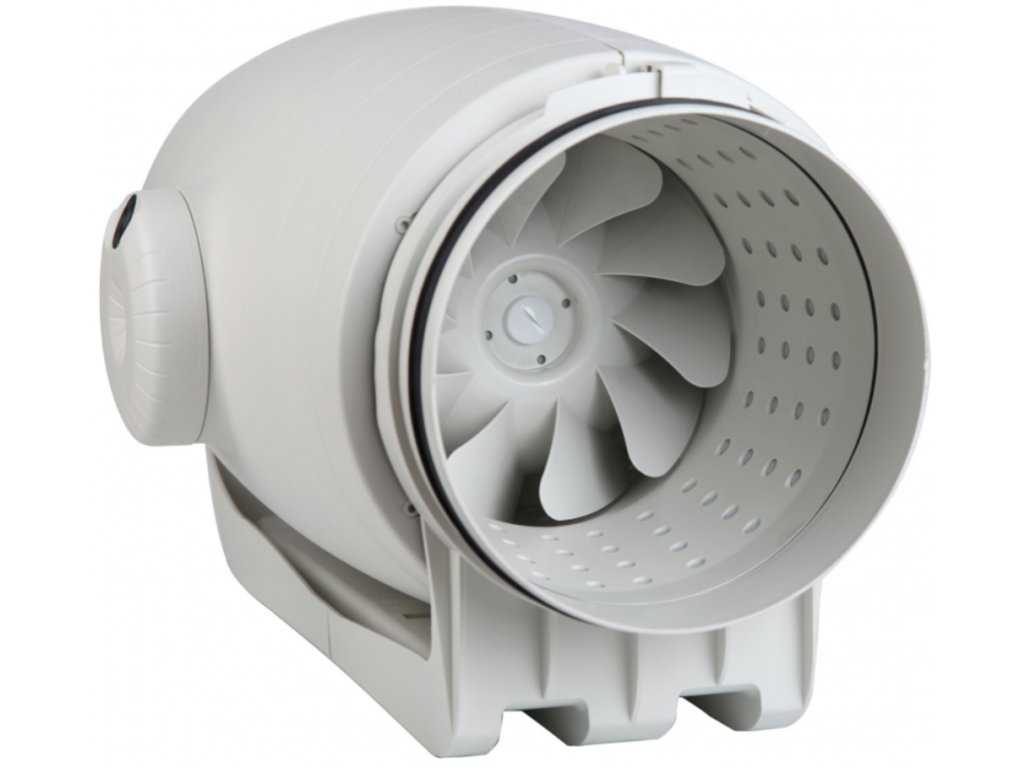

TD 2000/315 SILENT 3V Ø 100 - Ø 400
Axiální potrubní ventilátor S&P TD v nízkohlučném provedení dosahuje průtoku 5 310 m3/h.
![S&P TD (Model 2rychlostní motor, nízkohlučný, 3V, Průměr [mm] Ø 315, Průtok vzduchu [m3/h] 1 770 / 1 500)](https://cdn.myshoptet.com/usr/www.ventila.cz/user/shop/big/62109-1_s-p-td--model-2rychlostni-motor--nizkohlucny--3v--prumer--mm---315--prutok-vzduchu--m3-h--1-770-1-500.jpg?68ef756b)
![S&P TD (Model 2rychlostní motor, nízkohlučný, 3V, Průměr [mm] Ø 315, Průtok vzduchu [m3/h] 1 770 / 1 500)](https://cdn.myshoptet.com/usr/www.ventila.cz/user/shop/big/62109-2_s-p-td--model-2rychlostni-motor--nizkohlucny--3v--prumer--mm---315--prutok-vzduchu--m3-h--1-770-1-500.jpg?68ef756b)
![S&P TD (Model 2rychlostní motor, nízkohlučný, 3V, Průměr [mm] Ø 315, Průtok vzduchu [m3/h] 1 770 / 1 500)](https://cdn.myshoptet.com/usr/www.ventila.cz/user/shop/big/62109-4_s-p-td--model-2rychlostni-motor--nizkohlucny--3v--prumer--mm---315--prutok-vzduchu--m3-h--1-770-1-500.jpg?68ef756b)
![S&P TD (Model 2rychlostní motor, nízkohlučný, 3V, Průměr [mm] Ø 315, Průtok vzduchu [m3/h] 1 770 / 1 500)](https://cdn.myshoptet.com/usr/www.ventila.cz/user/shop/big/62109-5_s-p-td--model-2rychlostni-motor--nizkohlucny--3v--prumer--mm---315--prutok-vzduchu--m3-h--1-770-1-500.jpg?68ef756b)
Vlastní produkty
z naší výroby
Provádíme montáže
i jádrové vrtání
2 prodejny v Praze
Palmovka a Žižkov
Ověřený obchod
hodnocení 4,9
Prodej
na splátky
S&P TD
Skříň

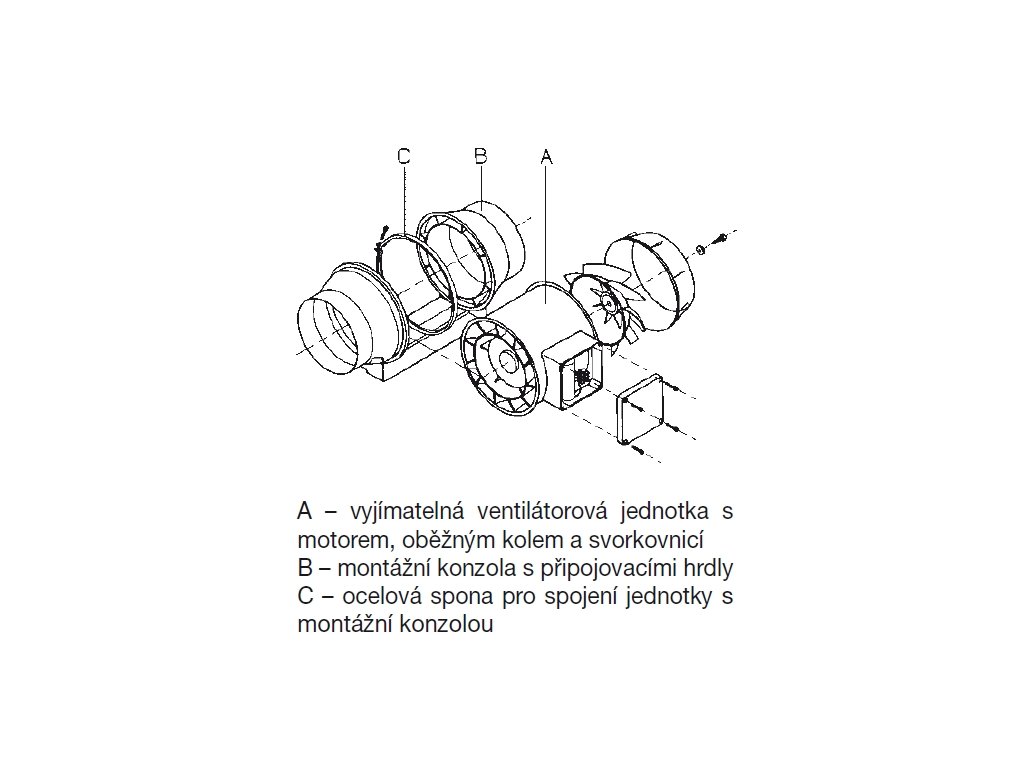

Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžná kola ventilátorů TD-160 až TD-800 jsou vyrobena z plastu.
Motor
Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD- 500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motory jsou vybaveny tepelnou pojistkou (TD 160–TD 350) nebo tepelnou ochranou (TD 500–TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 250, 350, 800–2000), třída izolace F, krytí IP44 (TD 500), třída izolace F, krytí IP54 (TD 4000, 6000). Ventilátory TD a TD-T jsou pro napětí 230 V, krom TD 4000 TRIF (230/400 V) a TD 6000 TRIF, kde je napájecí napětí 400 V.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.
Regulace otáček

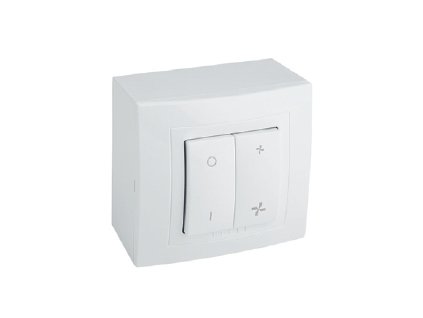

U střídavých motorů s dvojím vinutím (TD 160–350) se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2 nebo změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči. TD-T s jedním vinutím a vestavěným doběhem nelze regulovat
Varianty
• TD – základní provedení (pro potrubí DN 100 až 400).
• TD-T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200).
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí.
Doplňkové parametry
| Kategorie: | Axiální ventilátory |
|---|---|
| EAN: | Zvolte variantu |
| Název: | TD 250/100, TD 350/125, TD 500/150 3V, TD 800/200 3V, TD 1000/250 3V, TD 1300/250 3V, TD 2000/315 3V, TD 4000/355, TD 6000/400, TD 250/100 T, TD 350/125 T, TD 500/150 T 3V, TD 500/160 T 3V, TD 800/200 T 3V, TD 500/160 3V, TD 800/200 N 3V, TD 160/100 N SILENT, TD 160/100 N T SILENT, TD 250/100 SILENT, TD 250/100 SILENT T, TD 350/125 SILENT, TD 350/125 SILENT T, TD 500/150-160 SILENT 3V, TD 500/150-160 SILENT T 3V, TD 800/200 SILENT 3V, TD 800/200 SILENT T 3V, TD 1000/200 SILENT 3V, TD 1000/200 SILENT T 3V, TD 1300/250 SILENT 3V, TD 2000/315 SILENT 3V |
| Kód: | 10021201, 10021202, 10021203, 10021204, 10021205, 10021206, 10021207, 10021208, 10021209, 10021210, 10021211, 10021212, 10021213, 10021214, 10021215, 10021216, 10022801, 10022802, 10022803, 10022804, 10022805, 10022806, 10022807, 10022808, 10022809, 10022810, 10022811, 10022812, 10022813, 10022814 |
| Výrobce: | Soler&Palau |
| Napojení: | Ø 200 mm, Ø 315 mm, Ø 400 mm, Ø 355 mm, Ø 250 mm, Ø 160 mm, Ø 150 mm, Ø 125 mm, Ø 100 mm, Ø 150/160 mm |
| Průtok: | 910 m3/h, 250 m3/h, 330 m3/h, 560 m3/h, 1040 m3/h, 960 m3/h, 1400 m3/h, 1800 m3/h, 3750 m3/h, 5100 m3/h, 890 m3/h, 180 m3/h, 550 m3/h, 1320 m3/h, 1770 m3/h |
| Typ motoru: | AC |
| Počet rychlostí: | 3, 1, 2 |
| Napájení: | 230 V, 230V |
| El. proud: | 0,5 A, 0,12 A, 0,11 A, 0,21 A, 0,55 A, 0,46 A, 0,8 A, 0,97 A, 1,69 A, 2,42 A, 0,17 A, 0,26 A, 0,85 A, 1,25 A |
| El. příkon: | 53 W, 130 W, 25 W, 29 W, 28 W, 132 W, 214 W, 287 W, 407 W, 580 W, 26 W, 103 W, 27 W, 550 W, 102 W, 204 W, 293 W |
| Hlučnost: | 40 dB, 45 dB, 34 dB, 33 dB, 35 dB, 38 dB, 49 dB, 41 dB, 43 dB, 24 dB, 25 dB, 23 dB, 27 dB, 28 dB, 29 dB, 36 dB, 39 dB |
| Krytí IP: | IP44, IP54 |
| Materiál: | Plast, Pozink |
| Teplotní odolnost: | 60 °C, 40 °C |
| Hmotnost: | 2 kg, 2,7 kg, 4,9 kg, 9,4 kg, 14 kg, 19 kg, 26 kg, 1,4 kg, 5,4 g, 5 kg, 6 kg, 8,7 kg, 20 kg, 25 kg |
| Funkce: | Časový doběh |
| Ložiska: | Kuličková |
| Lopatky: | Semiradiální |
