S&P HV Ø 188 / Ø 260 / Ø 327

Soler&Palau HV

SKŘÍŇ
Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou, u typu M ovládanou ručně,
u typu AE a A elektrickým pohonem a ovladačem REB 1N nebo REB 1NE (u typu AE), u typu A ovladačem CR 150.


OBĚŽNÉ KOLO
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky, na hřídeli zajištěno
pojistkou proti sklouznutí.


MOTOR
Motor je asynchronní, s vnějším rotorem a s pomocnou fází. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Krytí IPX4.
Provedení s dvojitou izolací a tepelnou ochranou.


SMĚR PRŮTOKU
Směr průtoku je od oběžného kola k statoru a nelze měnit.


SVORKOVNICE
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce.
Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.


REGULACE OTÁČEK
HV 150A se zapíná a vypíná ovladačem CR 150 a má 3 provozní režimy:

1. vypnutý ventilátor s uzavřenou žaluzií
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti
3. vypnutý ventilátor s otevřenou žaluzií (přirozené větrání)

HLUK
V tabulce jsou uvedeny hodnoty akustického tlaku ve vzdálenosti 3 m v bodě B pro namontovaný ventilátor. V tabulce jsou uvedeny
hodnoty korekcí pro získání akustického výkonu Lwa ve středních frekvencích oktávových pásem pro sání a výtlak.

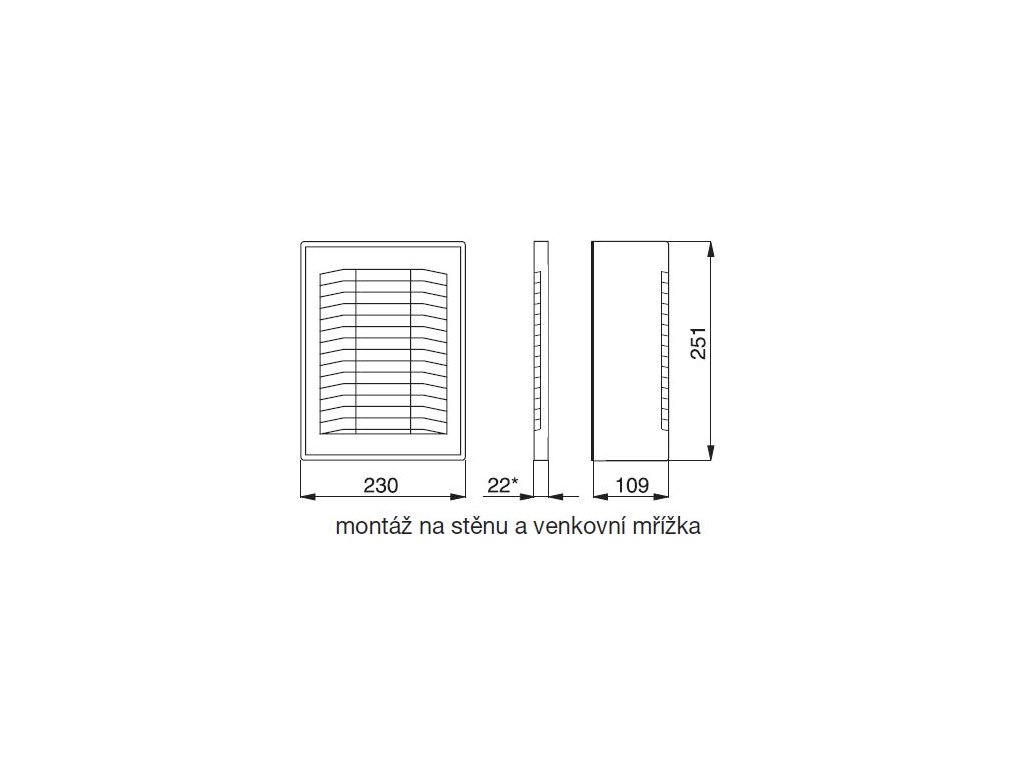

MONTÁŽ
Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat
jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.


POKYNY
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno.
Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.
