VENTS VKMK Ø 150 / Ø 200 / Ø 250 / Ø 315

VENTS VKMK

Axiální střešní ventilátory v ocelovém plášti s horizontálním odvodem vzduchu.
Typ motoru: AC
Typ oběžného kola: Axiální se zpětně zakřivenými lopatkami
Materiál: ocel s povrchovou úpravou

Aplikace

Střešní ventilátory VKMK se používají v odsávacích systémech pro různé typy místností. Jsou určeny k instalaci na izolované a zvukově izolační střešní podklady. Ventilátory jsou vhodné pro větrací potrubí o průměru od 150 do 315 mm.

Design

Skříň ventilátoru je vyrobena z oceli s polymerním povlakem, oběžné kolo je vyrobeno z hliníku.

Motor

Jednofázový asynchronní motor s vnějším rotorem a vestavěnou tepelnou ochranou s automatickým restartem.
K dispozici ve variantě se dvoupólovými asynchronními motory s vnějším rotorem a vestavěnou tepelnou ochranou
proti přehřátí s automatickým restartem v závislosti na modelu. Kuličková ložiska v motoru zajišťují dlouhou životnost.

Stupeň krytí motoru IP44.

Regulace rychlosti

Plynulá nebo skoková regulace otáček se provádí pomocí tyristorového nebo autotransformátorového regulátoru.
K jednomu regulátoru lze připojit několik ventilátorů za podmínky, že celkový výkon a provozní proud nepřekročí
jmenovité hodnoty regulátoru.

Montáž

Ventilátor se montuje přímo na střešní povrch nebo na izolovaný či zvukově izolující střešní podstavec umístěný přímo nad větracím potrubím. Čtvercová montážní deska se používá k trvalému upevnění ventilátoru. Elektrické připojení a instalace by měly být provedeny v souladu s pokyny a schématem zapojení, které jsou součástí provozní a údržbářské příručky.

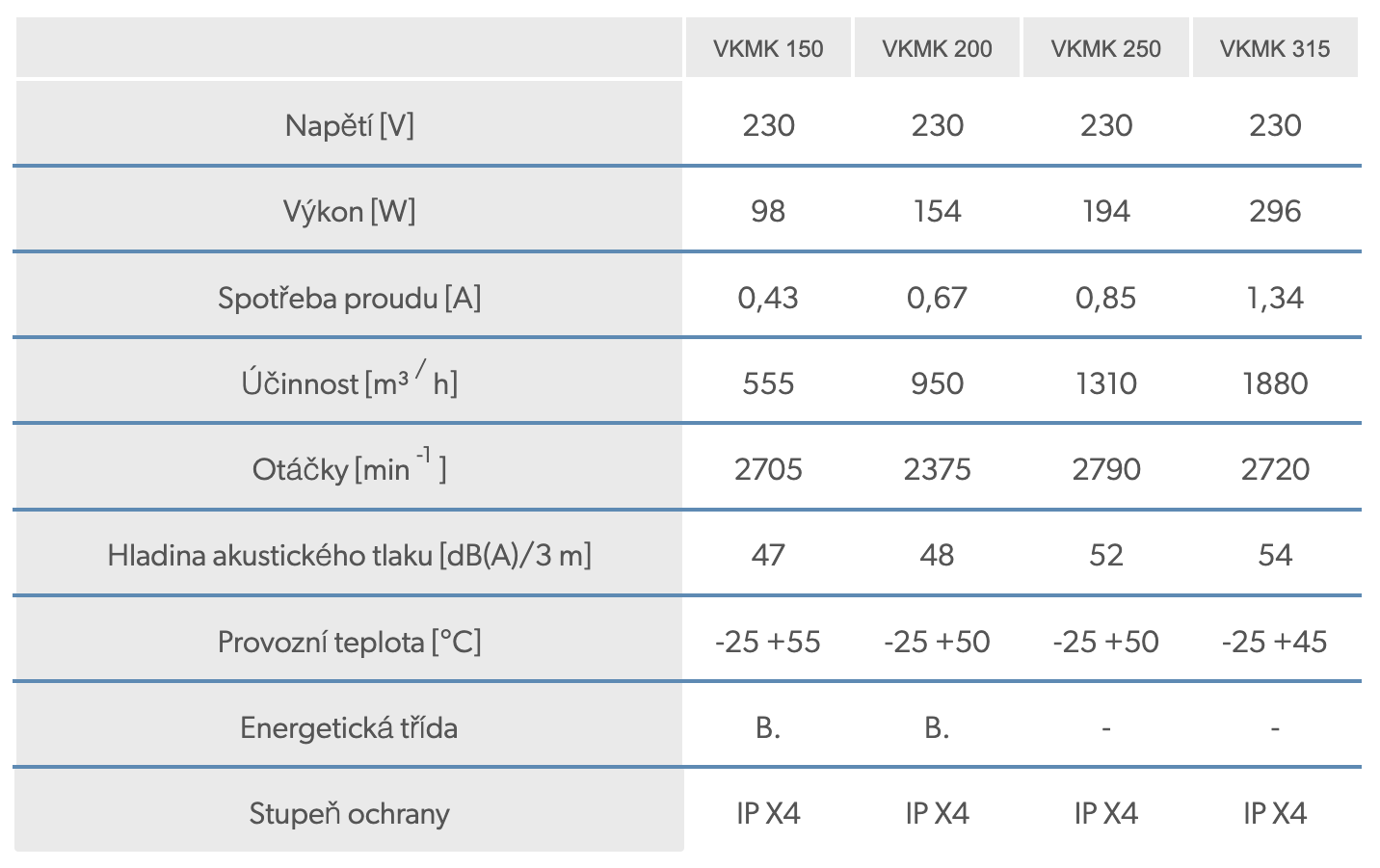

Technická data

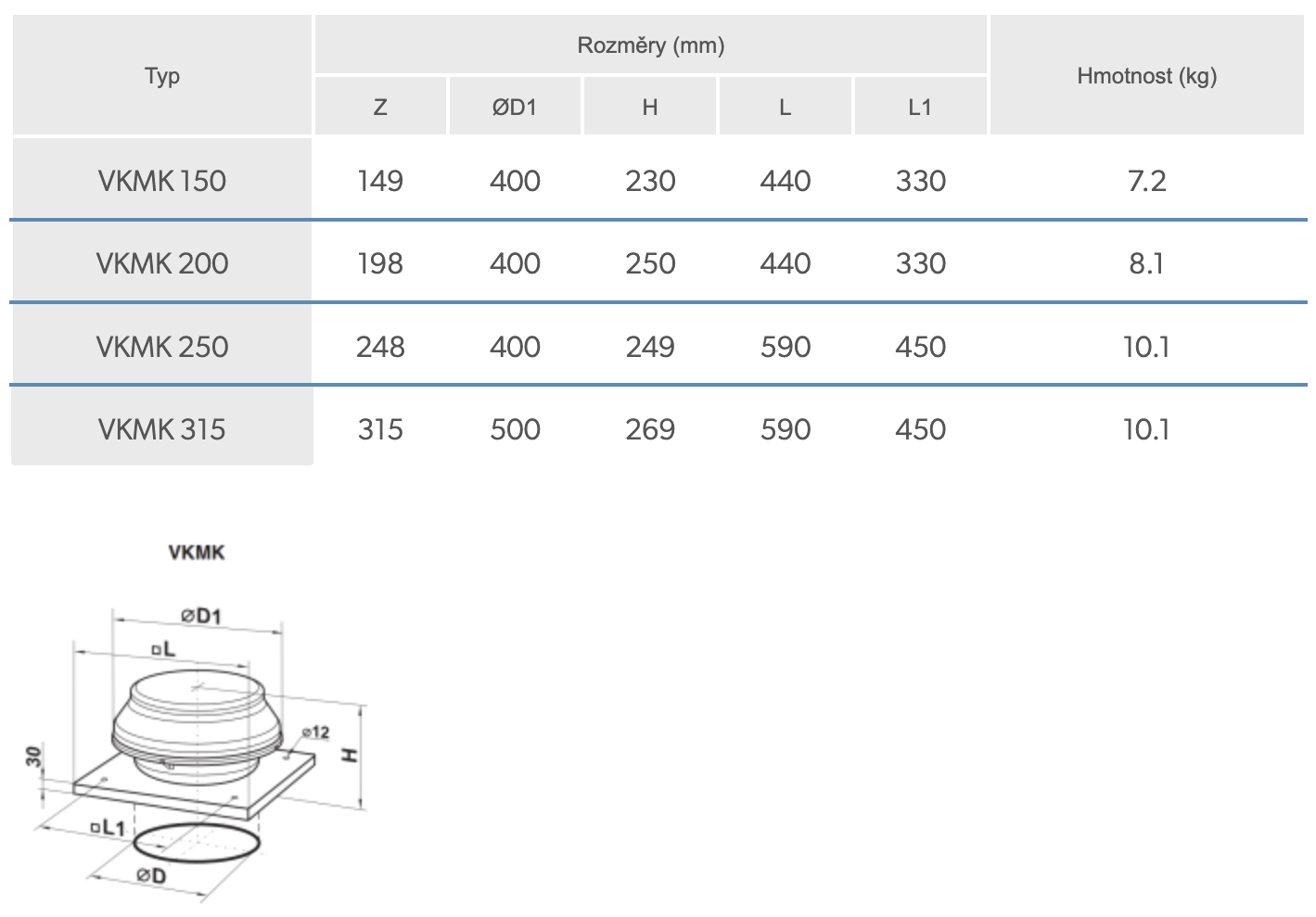

Rozměry
