Centrální rekuperace Xflat 150 150 m³/h

Rekuperační jednotka XFLAT 150
bez dohřevu a předhřevu, entalpický rekuperátor, levá verze

Kompaktní centrální rekuperace pro byty a menší rodinné domy

Xvent Xflat 150 je moderní centrální rekuperační jednotka navržená speciálně pro instalace s omezeným prostorem. Díky extrémně nízké konstrukční výšce pouhých 180 mm a hmotnosti kolem 13 kg představuje ideální řešení pro bytové domy, menší rodinné domy i rekonstrukce, kde je každý centimetr rozhodující.

Jednotka je vyráběna v České republice a spojuje vysokou účinnost zpětného získávání energie s jednoduchou instalací a inteligentní regulací.

Jak vybrat správnou variantu?

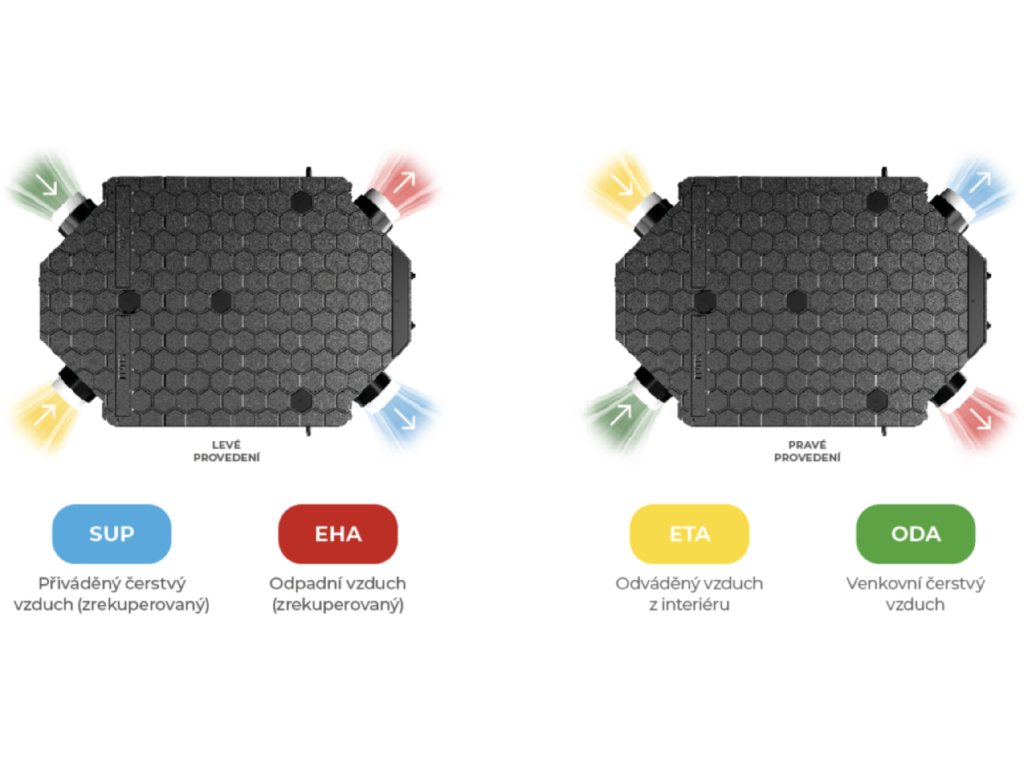

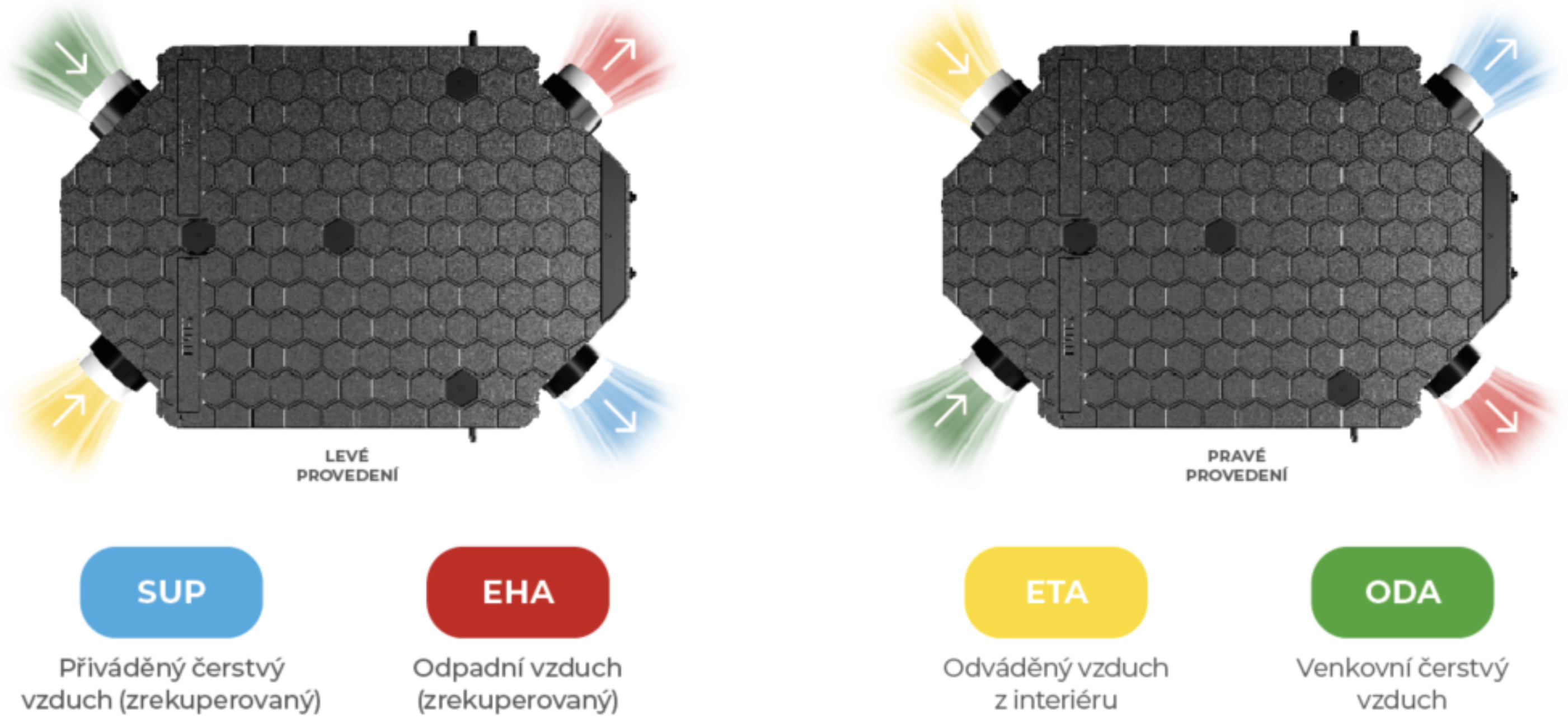

Levé nebo pravé provedení

Xflat 150 se vyrábí v levé a pravé variantě připojení hrdel.

Rozdíl spočívá v orientaci přívodu a odvodu vzduchu (SUP, EHA, ETA, ODA). Výběr závisí výhradně na projektu vzduchotechniky a dispozičním řešení objektu.

⚠️ Důležité:
Instalační polohy jsou přesně definovány výrobcem a nelze je zaměňovat. Povolené polohy se liší dle pravé/levé varianty.

Jednotku nelze instalovat libovolně – vždy musí být zachován přístup k přednímu víku kvůli filtrům a servisu.

Tepelný (HRV) nebo entalpický (ERV) výměník?

Varianta s tepelným výměníkem (HRV)

• Účinnost zpětného získávání tepla až 88,5 %
• Přenáší pouze teplo
• Vhodné tam, kde je požadována standardní rekuperace tepla

Varianta s entalpickým výměníkem (ERV)

• Přenáší teplo i část vlhkosti zpět do interiéru
• Teplotní účinnost 75 %, vlhkostní účinnost 50 %
• Snižuje vysušování vzduchu v zimě
• Doporučeno při provozu s klimatizací

Hlavní technické parametry Xflat 150

MultiPlacing systém – maximální flexibilita instalace

Konstrukce umožňuje instalaci v několika polohách:

• nástěnná vertikální
• nástěnná horizontální (pouze u vybraných verzí)
• podstropní instalace

Každá pozice má připravenou výpusť kondenzátu, což výrazně usnadňuje montáž.

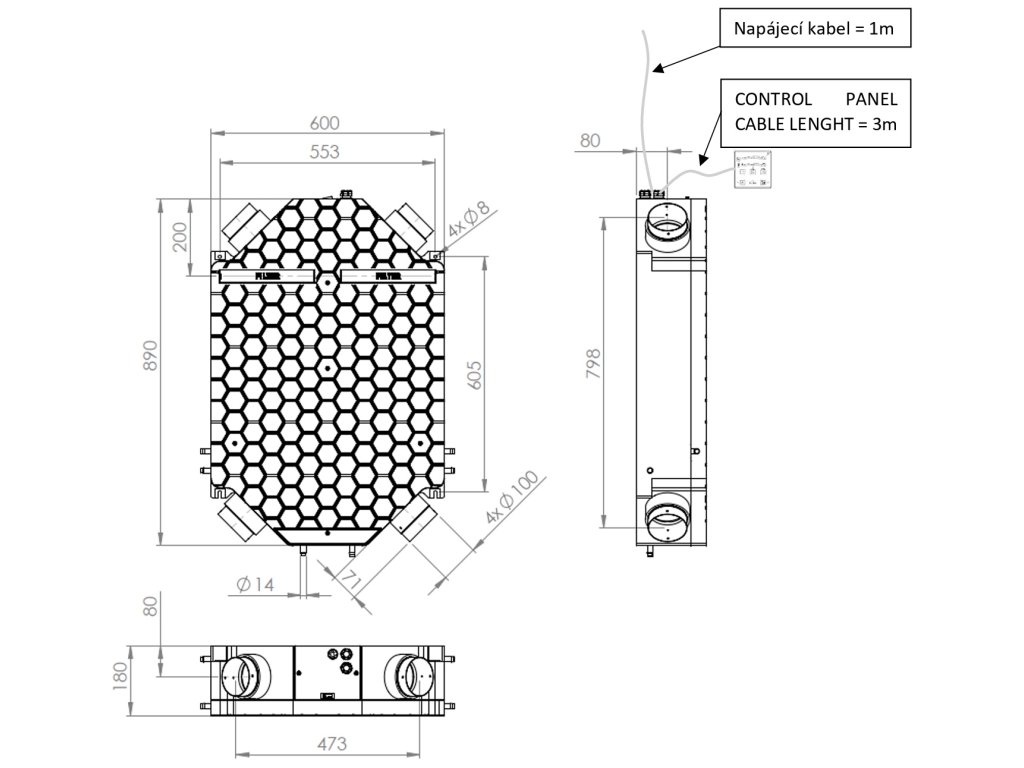

Díky výšce pouhých 180 mm je rekuperace Xflat 150 ideální do podhledů.

Konstrukce a materiály

Tělo jednotky je vyrobeno z černého EPP (expandovaný polypropylen).

Výhody EPP:

• nízká hmotnost
• výborná tepelná izolace
• tlumení hluku
• vysoká pevnost
• odolnost proti vlhkosti
• recyklovatelnost

Jednotka obsahuje:

• EC radiální ventilátory s nízkou spotřebou
• filtry M5
• dotykový ovladač s kabelem 3 m

Regulace a chytré funkce

Manuální režim

Nastavení výkonu dle požadovaného průtoku.

Automatický režim

Možnost napojení:

• CO₂ čidla
• RH (vlhkostního) čidla
• kombinovaného CO₂ + RH senzoru
• až 8 čidel přes slučovač

Jednotka pak větrá pouze dle skutečné potřeby.

Další možnosti:

• Wi-Fi modul pro ovládání přes aplikaci
• Modbus RTU pro BMS systémy
• Externí předehřívač (ochrana proti zamrzání)
• Externí dohřívač vzduchu
• Režim BOOST s nastavitelnou dobou

Akustika

Hladina akustického tlaku při nominálním výkonu se pohybuje přibližně okolo 39 dB(A), což umožňuje instalaci i v bytových jednotkách bez rušivého hluku.

Filtrace vzduchu

Standardně dodávány filtry M5 (ISO Coarse)
Volitelně filtry F7 (ePM1) pro lepší zachytávání jemného prachu

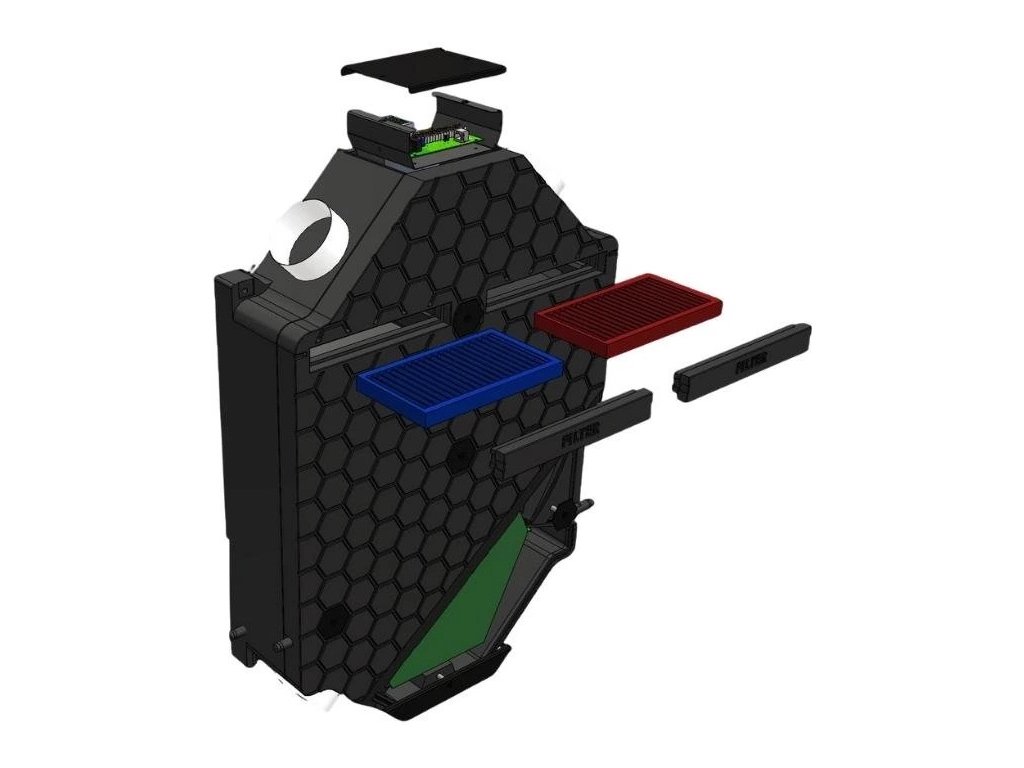

Jednotka umožňuje snadnou výměnu filtrů z čelní strany.

Pro koho je Xflat 150 ideální?

• byty do cca 70–100 m²
• menší rodinné domy
• rekonstrukce s nízkým podhledem
• projekty s požadavkem na nízkou stavební výšku
• instalace s omezeným prostorem

Shrnutí hlavních výhod

✓ Levá i pravá varianta připojení
✓ Tepelný i entalpický výměník
✓ Nízká zástavbová výška 180 mm
✓ Energetická třída až A+
✓ Možnost inteligentního řízení dle CO₂ / RH
✓ Možnost Wi-Fi a Modbus napojení
✓ Česká výroba
