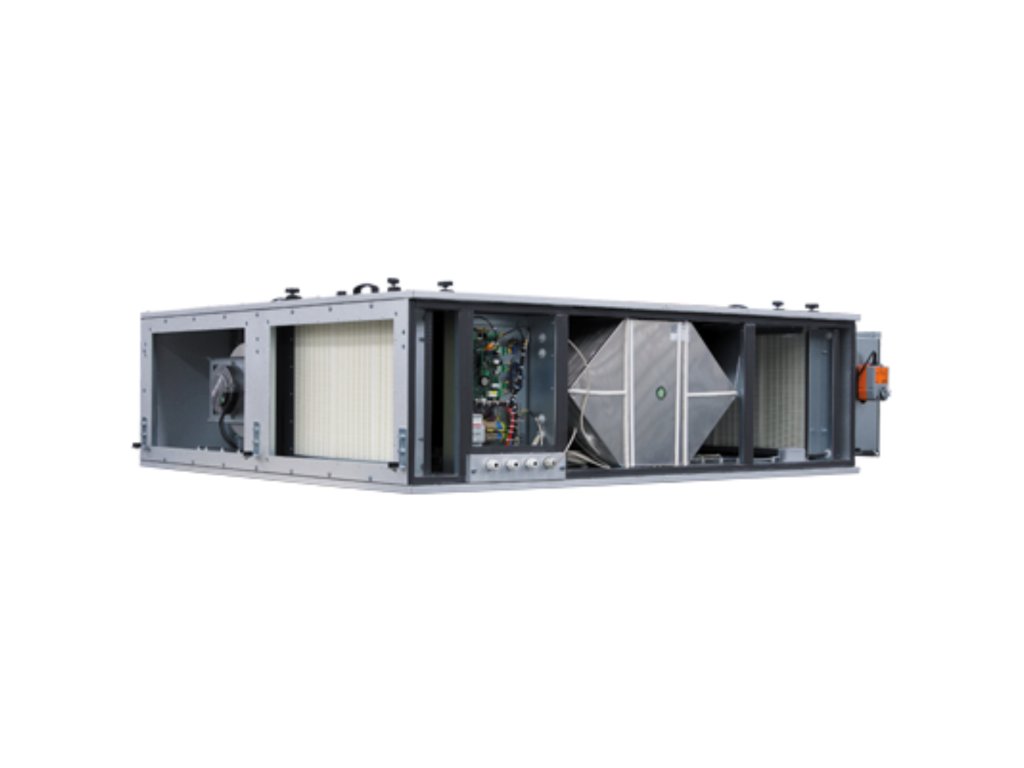

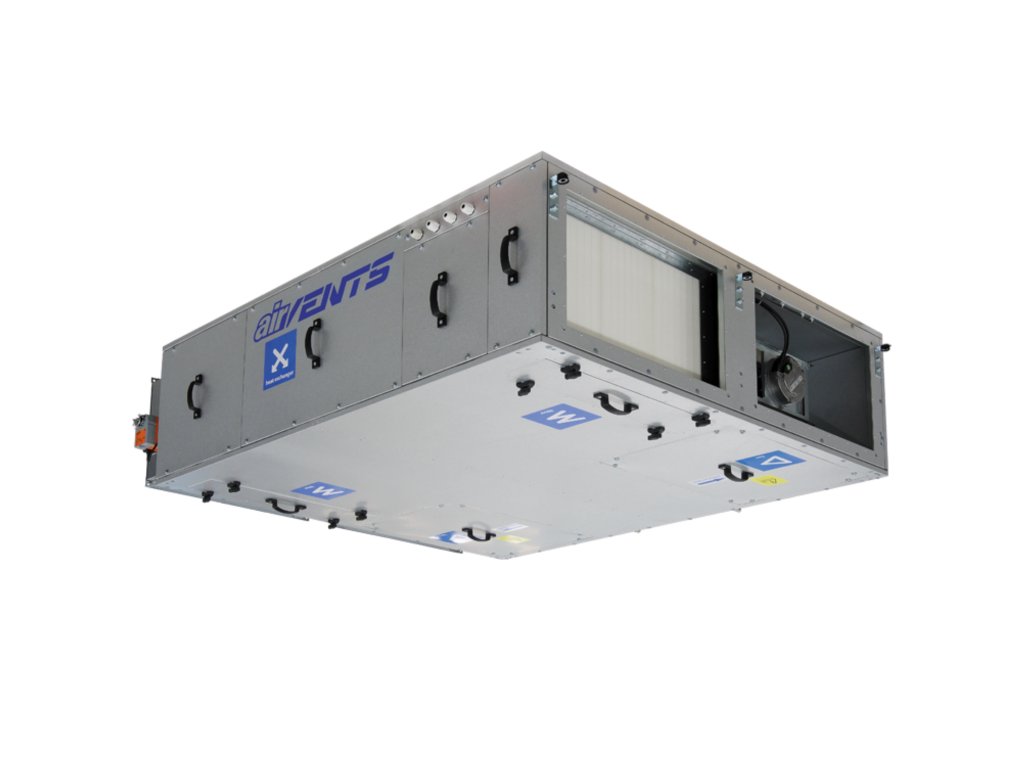

Rekuperační jednotka Vents AV CFP

  • Zcela nová prémiová řada komerčních rekuperačních jednotek pro zavěšenou montáž s vysoce účinným protiproudým výměníkem tepla.
  • K dispozici ve třech standardních velikostech podle průtoku vzduchu 1500, 2500 a 3500 m³/h.
  • Volitelně provedené bez ohřívače (řada CFP), s elektrickým ohřívačem (řada CFP-HE) nebo s vodním ohřívačem (řada CFP-HW) a připravené k provozu se všemi potřebnými regulačními prvky.
  • Automatika A31 poskytuje možnost připojení ovládacích panelů A32 nebo A30. Je nezbytným prvkem pro uvedení do provozu a provoz vzduchotechnické jednotky.

HLAVNÍ VLASTNOSTI

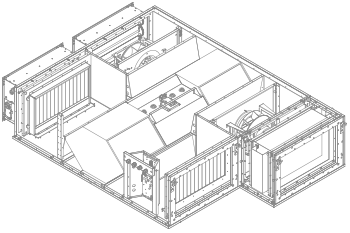

schéma Elektrického ohřívače HE

  • Vysoce účinné EC ventilátory, zpětně zakřivené, s vnějším rotorem. Nízká spotřeba energie při jakýchkoli otáčkách, nízká hladina hluku a stabilní provoz v jakýchkoli klimatických podmínkách.
  • Integrované ovládání plug-and-play na bázi řídicí jednotky Carel kVent. Snadné připojení přes webové rozhraní pomocí sběrnice Ethernet-Modbus a BACnet.
  • Izolovaný dvouplášťový bezrámový kryt.
  • Vysoce účinný protiproudý výměník tepla je vyroben z profilovaných hliníkových desek a impregnován pružným tepelně odolným tmelem.
  • Na vstupní a výstupní straně je umístěna odtoková miska z nerezové oceli.

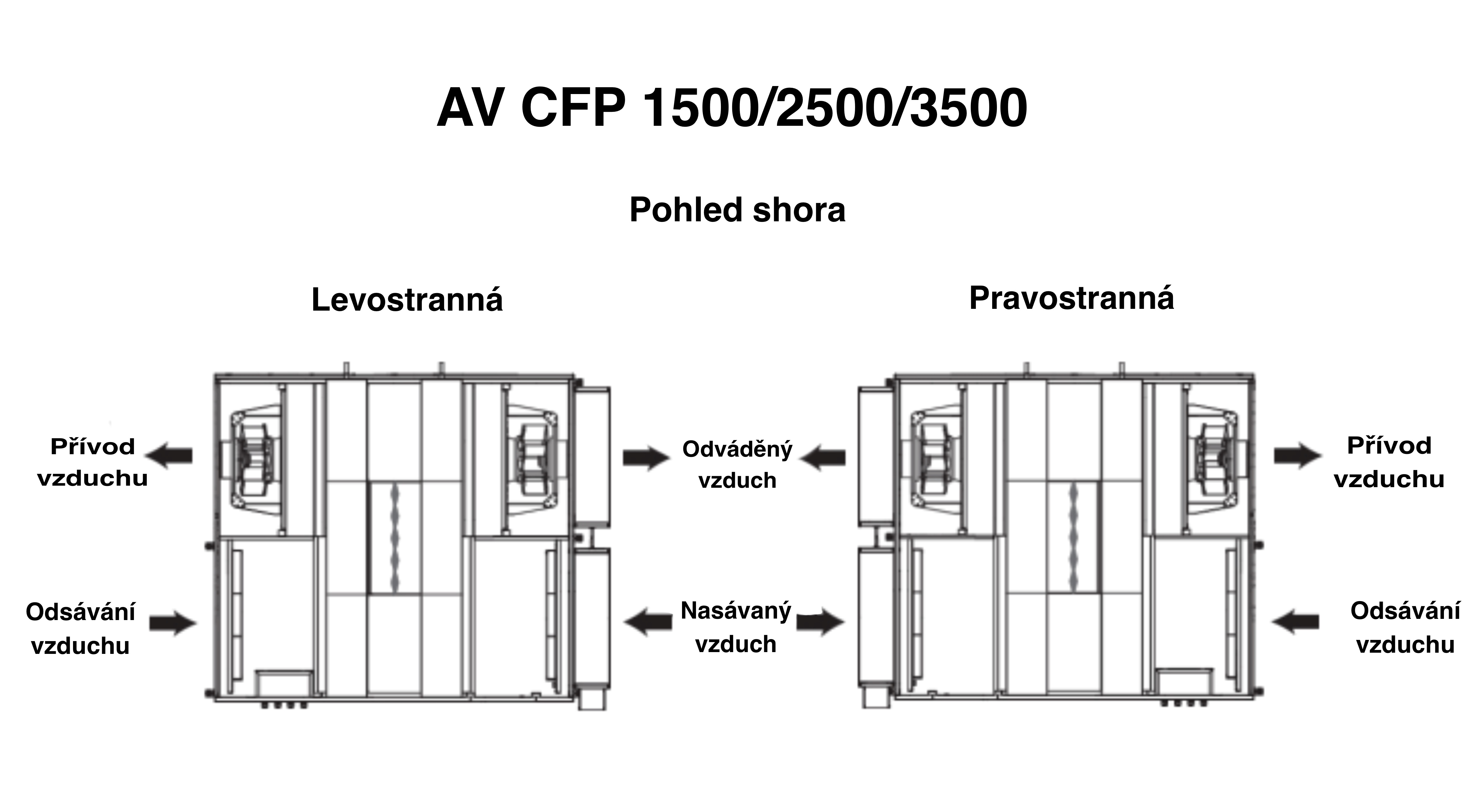

  • Desky pláště jsou vyrobeny z oceli s povrchovou úpravou zinek-hliník a uvnitř jsou obloženy 40mm tepelně a zvukově izolační vrstvou minerální vlny. Jednotky mají třídu korozní odolnosti C4 podle normy ISO 12944. Každý model je k dispozici v levostranném a pravostranném provedení

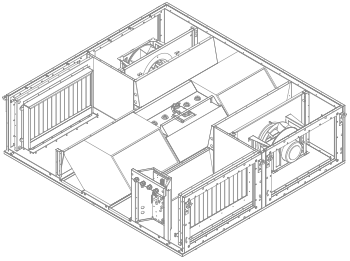

schéma Vodního ohřívače HW

  • Jednotky mají servisní přístup z obou stran a ze spodní strany.
  • Omyvatelné panelové filtry F7, G4 (volitelně) v proudech odváděného a přiváděného vzduchu.
  • Integrované ovládací panely: Integrované ovládací panely: A30 th-Tune: standardní ovládací panel s praktickým rozhraním zajišťuje základní nastavení parametrů. A32 pGDe: ovládací panel s rozšířenými funkcemi zajišťuje kompletní nastavení parametrů.
  • Integrovaný 100 % bypass výměníku tepla s automatickou klapkou a pohonem Belimo zajišťuje aktivní ochranu proti zamrznutí. K dispozici jsou také volné funkce vytápění a chlazení. Vestavěné automatické klapky vnějšího vzduchu se servopohony Belimo.
  • V souladu s ECO-Design'18.

OVLÁDÁNÍ

  • Dodávané jednotky se dodávají s řídicím systémem "Plug-&-Play" založeným na programovatelném regulátoru Carel. V závislosti na konfiguraci jednotky je systém vybaven 3 teplotními čidly: venkovní, přiváděný a odváděný vzduch; čidlo teploty vratné vody a relé ochrany proti zamrznutí u konfigurace s vodním ohřívačem; relé ochrany proti přehřátí u konfigurace s elektrickým ohřívačem. Standardní výstupy regulátoru umožňují připojení různých dalších čidel. Seznam volitelných čidel naleznete v části příslušenství.

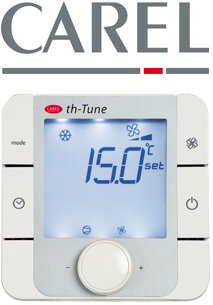

  • Řídicí systém Plug-and-play je vybaven ovládacím panelem Carel th-Tune, který zajišťuje základní možnosti nastavení a má uživatelsky přívětivé rozhraní. Na vyžádání lze namontovat rozšířený ovládací panel Carel PGDe, který poskytuje větší flexibilitu a sofistikovanější nastavení ovládání. Díky kompaktním rozměrům a elegantnímu designu jsou obě zařízení vhodná pro všechny typy prostor.

Výchozí funkce řídicího systému a volitelné funkce jsou uvedeny níže (th-Tune):

  • Provoz v komfortním, předkomfortním nebo úsporném režimu.
  • Regulace teploty.
  • Nastavení týdenního plánu: funkce svátků a zvláštních dnů, výběr až čtyř denních časových pásem s nastavením pro každý provozní režim.
  • Automatická ochrana cívek a výměníku tepla.
  • Regulace tlaku vzduchu, průtoku vzduchu a vlhkosti (s volitelnými čidly).
  • Řízení kvality vzduchu (s volitelnými senzory CO₂/IAQ.
  • Režim volného chlazení nebo volného vytápění (podle modelu).
  • Řízení čerpadel, alarmy přetížení a ochrana proti zablokování pro každé čerpadlo (podle modelu).
  • Supervizní protokol MODBUS a uživatelsky přívětivé WEB rozhraní přes ethernetový port.
  • Rozšířené nastavení panelu PGDe.
  • Nastavení parametrů rozdělené podle úrovně (uživatel, instalatér nebo výrobce) s přístupem chráněným heslem.
  • Možnost nastavení 3 rychlostí ventilátoru.
  • Priorita regulace teploty nebo vlhkosti podle prostorových/zásobovacích/odtahových čidel.

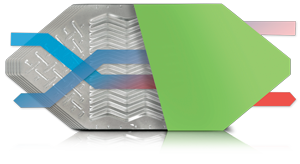

PROTIPROUDÝ DESKOVÝ VÝMĚNÍK TEPLA (MODELY CFH, CFV, CFP)

PROTIPROUDÝ DESKOVÝ VÝMĚNÍK TEPLA (MODELY CFH, CFV, CFP)   Výměník tepla je vyroben z profilovaných hliníkových desek, zalitých pružným tepelně odolným tmelem. Těsnění zajišťuje spolehlivé oddělení přiváděného a odváděného vzduchu, eliminuje vnitřní proudění a neumožňuje přenos vlhkosti, nečistot, pachů a mikroorganismů mezi proudy. Obtokový kanál na výměníku tepla s automatickým pohonem Belimo zajišťuje aktivní ochranu proti mrazu, funkci volného ohřevu a volného chlazení. Odtoková miska je instalována pod výměníkem tepla na přívodní i odvodní straně.

ZÁSUVKOVÉ VENTILÁTORY S ELEKTRONICKY KOMUTOVANÝMI MOTORY (EC MOTORY)

Zásuvkové ventilátory s EC motory se používají pro projekty, které vyžadují vysokou energetickou účinnost. Výhodami tohoto typu ventilátoru jsou: extrémně nízká spotřeba energie při jakýchkoli otáčkách, není nutná externí regulace otáček a kompaktní rozměry díky motoru s externím rotorem.

BEZRÁMOVÉ PROVEDENÍ

Bezrámové provedení skříně vylučuje tepelné mosty, obvyklé pro hliníkový nebo ocelový rám. Tím se výrazně zvyšuje tepelný odpor a snižují tepelné ztráty, zejména při venkovní instalaci. Zabraňuje také kondenzaci na povrchu při zapnutém vzduchovém chlazení. Plášť je vyroben z ocelového plechu s povrchovou úpravou zinek-hliník, tepelně a zvukově izolovaného 40mm vrstvou minerální vlny.



Výhody bezrámového pláště:

  • Lepší tepelná odolnost
  • Nižší hmotnost jednotky
  • Žádné tepelné mosty
  • Vhodné pro venkovní instalaci v chladném klimatu
  • Vysoká mechanická pevnost
